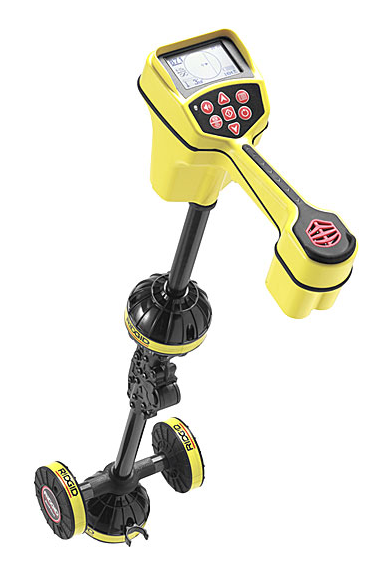

Трассоискатель SeekTech SR-20

Трассопоисковая система SeekTech это новые возможности в трассировке подземных коммуникаций. С её помощью возможно легко и быстро осуществлять локацию электрических и сигнальных кабелей, трубо- и газопроводов, кабелей связи и пр.

При этом по сравнению с другими приборами, SeekTech обеспечивает максимальную точность и достоверность результатов, а также наивысшую скорость трассировки.

Обнаружение магистрали коммунального снабжения с помощью прибора
SeekTech™ SR-20.

Поиск подземных магистралей коммунального снабжения осуществляется быстро, точно и достоверно.

Прибор SeekTech™ является единственным трассоискателем, в котором применяются многонаправленные антенны, направляющие стрелки и простой для считывания информации картографический дисплей, который быстро и точно приводит оператора к искомой коммуникации.

Используется для следующих задач:

• — для обнаружения коммуникации с помощью линейного передатчика (активное обнаружение).
• — для обнаружения коммуникации только с помощью трассоискателя (пассивное обнаружение).
• — для поиска видеокамеры (если она оборудована передатчиком) всех систем с инспекционными видеокамерами SeeSnake® (512 Гц). Кроме того, осуществляет поиск передатчиков 33 кГц и 640 Гц.
• — для поиска зонда, прикрепленного к кабелю или к промывочному шлангу (см. плавающий передатчик), плавающего передатчика.

Благодаря складной конструкции приёмник удобен в транспортировке и не займёт много места. Трассопоисковая система SeekTech поставляется в двух комплектациях.

Комплект № 1 Состоит из приемника SeekTech SR-20 и генератора SeekTech ST-305. Основные технические характеристики генератора:

• — рабочие частоты 1, 8 и 33кГц;
• — выходная мощность 5 Вт;
• — одновременное использование 2-х частот;
• — гальваническое подключение, использование индуктивной клипсы (заказывается отдельно) или встроенной индуктивной антенны.

Совместное использование SeekTech SR-20 и SeekTech ST-305 позволяет вести точную трассировку даже при сильном искажении сигнала, наличии наводок от других линий и множественных кабельных отводов.

Комплект № 2 Состоит из приемника SeekTech SR-20 и генератора SeekTech ST-510. Комплект № 2 полностью перекрывает возможности комплекта № 1.

Генератор SeekTech ST-510 имеет увеличенную до 10 Вт выходную мощность, дополнительную частоту 262кГц и встроенный мультиметр.
Мультиметр позволяет измерять сопротивление, ток и мощность сигнала в трассируемой линии.
При необходимости использования генератора в удалении от тестируемой линии применяются 15-ти метровые тестовые провода генератора.

Индуктивная клипса не входит в комплекты № 1 и № 2, и заказывается отдельно.

Приемник SeekTech SR-20 обладает рядом уникальных возможностей. Среди них:

• — сферическая диаграмма направленности — позволяет улавливать сигнал при любом положении приемника, что дает возможность вести трассировку даже из окна автомобиля;
• — функция наведения на трассу — отображение на ЖК-дисплее направления к трассе (стрелками влево или вправо), а также построение самого положения кабельной линии, по которой протекает тестовый сигнал;
• — непрерывное автоматическое измерение силы тока в исследуемом кабеле и глубины залегания до 30м;
• — отображение уровня принимаемого сигнала и расстояния в относительных единицах до трассируемой линии.

Вся информация отображается на едином дисплее в режиме реального времени, освобождая оператора от лишних манипуляций по выбору различных режимов и переключению кнопок.
